STUDNIE POMIAROWE DN 1000 I DN 1250


REJESTRACJA PRZEPUSTOWOŚCI W RUROCIĄGACH WODNYCH I ŚCIEKOWYCH
Zabezpieczona przed wyporem, dostępna ze zwieńczeniem do klasy D, szczelna studnia ROMOLD MID o zmiennej wysokości z gotowym do pracy, zintegrowanym przepływomierzem magnetyczno-indukcyjnym (MID) dla rur całkowicie wypełnionych lub przepływomierzem ultradźwiękowym dla rur częściowo wypełnionych. Płaskie, żebrowane dno z zagłębieniem na ścieki, rura, cewka, miernik przepływu wstępnie zmontowany, odcinki stabilizacji przed i za miernikiem.

Łatwość montażu na placu budowy pozwala zaoszczędzić czas i pieniądze. Uszczelki ROMOLD umożliwiają elastyczne podłączenie rur kanałów kablowych, jak również odpowietrzanie i odprowadzanie skroplin, kąt włączenia - tolerancja do +/-5°. Uszczelki są odporne na ciśnienie do 0,5 bara ciśnienia zewnętrznego i wewnętrznego.

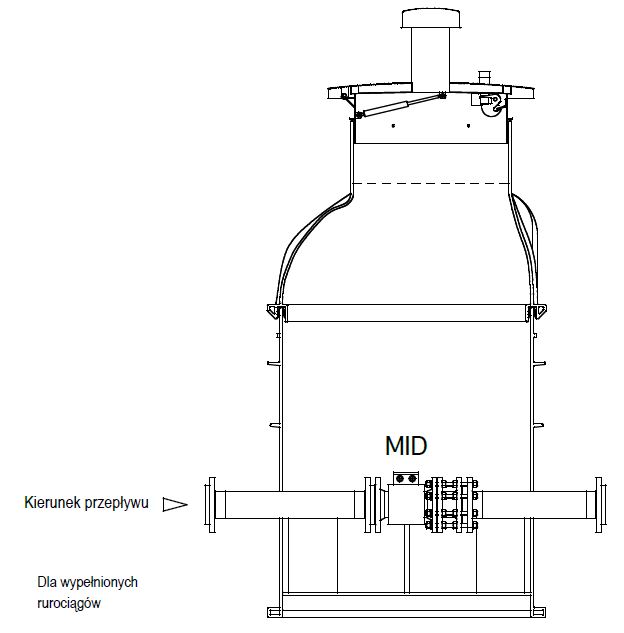

STUDNIE POMIAROWE MID DN 1000 I DN 1250
WYPOSAŻENIE

Studnia z kompletnie zmontowaną armaturą, MID, przewody rurowe wychodzące na zewnątrz zakończone kołnierzem DN 50 do DN 200 (w zależności od średnicy przewodu ciśnieniowego), składająca się z:
  • Rura pełniąca funkcję stabilizacji przepływu (5 x DN) z PE HD po stronie dopływu
  • Rura pełniąca funkcję stabilizacji przepływu (3 x DN) wykonana z PE HD po stronie odpływu
  • Przepływomierz magnetyczno-indukcyjny DN 50 do DN 200
  • Cewka zamknięta, z możliwością unieruchomienia, powłoka EKB lub stal nierdzewna
  • Śruby kołnierzowe wykonane ze stali nierdzewnej
  • Uszczelka IS 110 dla rury KG DN 100 dla rury kanałowej

Studnie nie są standardowo wyposażone w pokrywy. Dostępne pokrywy w klasach B, D lub PE oraz stali nierdzewna, nieszczelne na wody opadowe.
STUDNIE Z MIERNIKIEM ULTRADŹWIĘKOWYM DN 1000 LUB DN 1250
WYPOSAŻENIE

Studnia z kompletnie zmontowaną armaturą, przewody rurowe wychodzące na zewnątrz zakończone kołnierzem DN 200 do DN 500 (w zależności od średnicy przewodu ciśnieniowego), składająca się z:
  • Rura pełniąca funkcję stabilizacji przepływu (5 x DN) z PE HD po stronie dopływu
  • Rura pełniąca funkcję stabilizacji przepływu (3 x DN) wykonana z PE HD po stronie odpływu
  • Czujnik pomiaru prędkości i ultradźwiękowy miernik poziomu
  • Otwór rewizyjny DN 150
  • Śruby kołnierzowe wykonane ze stali nierdzewnej
  • Uszczelka IS 110 dla rury KG DN 100 dla rury kanałowej
  • System elektroniczny przetwarzający zmierzone wartości na pomiar ilościowy, dostarczany na budowę przez producenta

Studnie nie są standardowo wyposażone w pokrywy. Dostępne pokrywy w klasach B, D lub PE oraz stali nierdzewna, nieszczelne na wody opadowe.
