Pompownia FP 150 – FP 360

POMPOWNIA DN 1500 - DN 3600 typ FP 150 - FP 360

Ankiety projektowe Instrukcje montażu Materiały projektowe

DLA SEKTORA KOMUNALNEGO

WYPOSAŻENIE

Pompownia posiada w pełni zmontowaną armaturę. Rura ciśnieniowa wychodzi na zewnątrz pompowni i zakończona jest gwintem tuleją kołnierzową od DN 80 do DN 150 w zależności od wymagań. Wyposażenie pompowni:

Sprzęgło wykonane z żeliwa śr. DN 80 do DN 150
Orurowanie wykonana z PE-HD, rura pionowa do armatury jako element FF wykonana ze stali nierdzewnej
Zawór odcinający z żeliwa GGG 40, z powłoką epoksydową
Zawór zwrotny jako zawór kulowy z otworem inspekcyjnym, z powłoką epoksydową
Belka poprzeczna, rury ochronne czujnika ciśnienia, łańcuchy ze stali nierdzewnej
Rury do podłączenia kabli i odpowietrzenie dla rurociągu DN 100
Drabina włazowa ze stali nierdzewnej, zdejmowalna podpora włazowa i listwa zabezpieczająca przed upadkiem

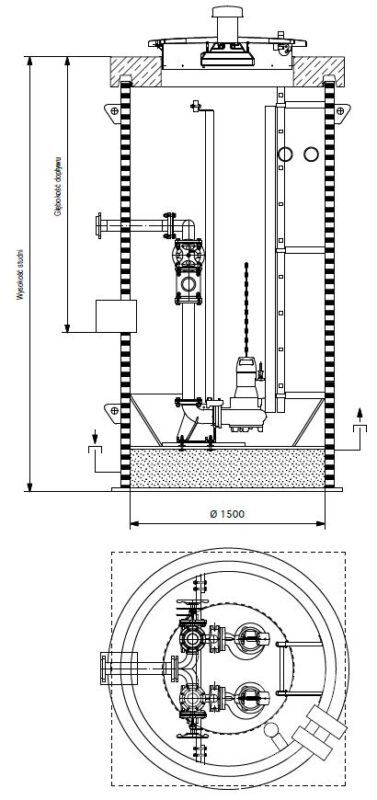

FP 150 - FP 360 - POMPOWNIA Z DWIEMA POMPAMI

wdt_ID	Wysokość cm	DN	Pokrywa
1	minimum 250 cm z dowolnym zwiększeniem wysokości co 25 cm aż do maks. 350 cm	Prefabrykowane studzienki pompowe PE dostępne o średnicach wewnętrznych DN 1400, DN 1500, DN 1800, DN 2000, inne średnice na zapytanie	Pokrywa wykonana przemysłowo z betonu zbrojonego i zaprojektowana na obciążenie użytkowe SLW 60, otwór dostępowy według potrzeb. Optymalny rozkład obciążeń: odsprzężenie obciążeń dynamicznych od pokrywy studzienki do studzienki, pionowe i poziome obciążenia ruchem są kierowane do warstwy nośnej, brak rozproszenia obciążeń ze względu na konstrukcję studzienki. Uszczelka: Chroniona uszczelka umieszczona wewnątrz, zapobiega rozpryskiwaniu się wody. Łatwy montaż: regulacja wysokości do 50 mm, uformowane tuleje gwintowane do mocowania pokrywy studzienki

PRZYDATNE INFORMACJE

Zabezpieczona przed wyporem, z obciążeniem do kl. D, prefabrykowana pompownia ROMOLD PE-HD, o zmiennej wysokości, dla jednej lub dwóch pomp, do odprowadzania wody deszczowej, ścieków lub odpadów w obszarach komunalnych. Płyta podstawy komory wykonana z rury profilowanej PE-HD wg DIN 16961. Rura płaszcza pompowni posiada wewnątrz stałą powłokę środnika o grubości min. 5 mm, a jego płaszcz ma gładką powierzchnię zewnętrzną. Wykonanie zgodnie z normą DIN 19537 część 3 według odpowiednich wytycznych DVS 2209. Profil płaszcza komory jest zaprojektowany zgodnie z warunkami zabudowy, wymaganiami statycznymi i obliczeniami wg DWA A 127, wyd. 8/2000. Płyta denna o grubości 30 mm jest jednolicie przyspawana do płaszcza pompowni. Wewnątrz znajduje się gładkie podwójne dno wraz z przyspawanym łukiem, które jest gotowe do wypełnienia masą uszczelniającą.
