Studnie DN 1000 – do systemów spawanych

STUDNIE PE DN 1000

Ankiety projektowe Instrukcje montażu Materiały projektowe

SPAWANE SYSTEMY RUR

stożek studni

podstawa studni

uszczelka elementowa

pierścień wys. 100 cm

pierścień wys. 75 cm

pierścień wys. 50 cm

pierścień wys. 25 cm

1BB

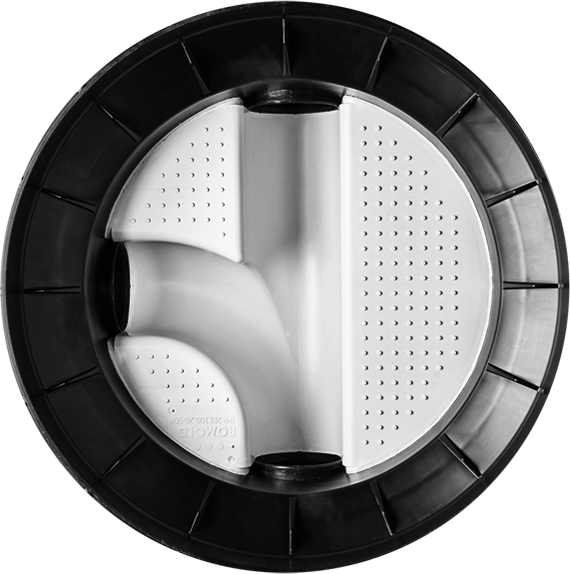

2BL

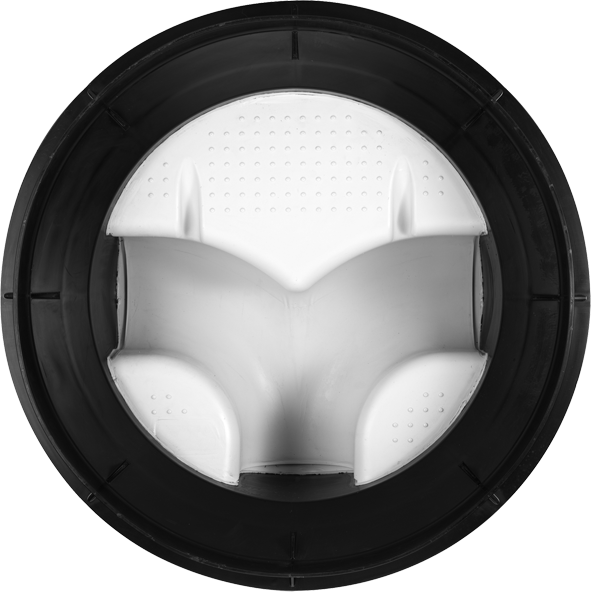

2BT

3BL

wykonanie specjalne

STOŻEK PP DN 1000

wdt_ID	Wysokość cm	DN mm	Szczegóły	Nazwa art.
1	50–75	DN 1000/ DN 625	Mimośrodowy, z odpornymi na korozję stopniami w kolorze jasnoszarym	I PP UE 100.63/75 S

PIERŚCIEŃ PP DN 1000

wdt_ID	Wysokość cm	DN mm	Szczegóły	Nazwa art.
1	100	DN 1000	Z odpornymi na korozję stopniami w kolorze jasnoszarym	I PP E 100/100 S
2	75	DN 1000	Z odpornymi na korozję stopniami w kolorze jasnoszarym	I PP E 100/75 S
3	50	DN 1000	Z odpornymi na korozję stopniami w kolorze jasnoszarym	I PP E 100/50 S
4	25	DN 1000	Z odpornymi na korozję stopniami w kolorze jasnoszarym	I PP E 100/25 S

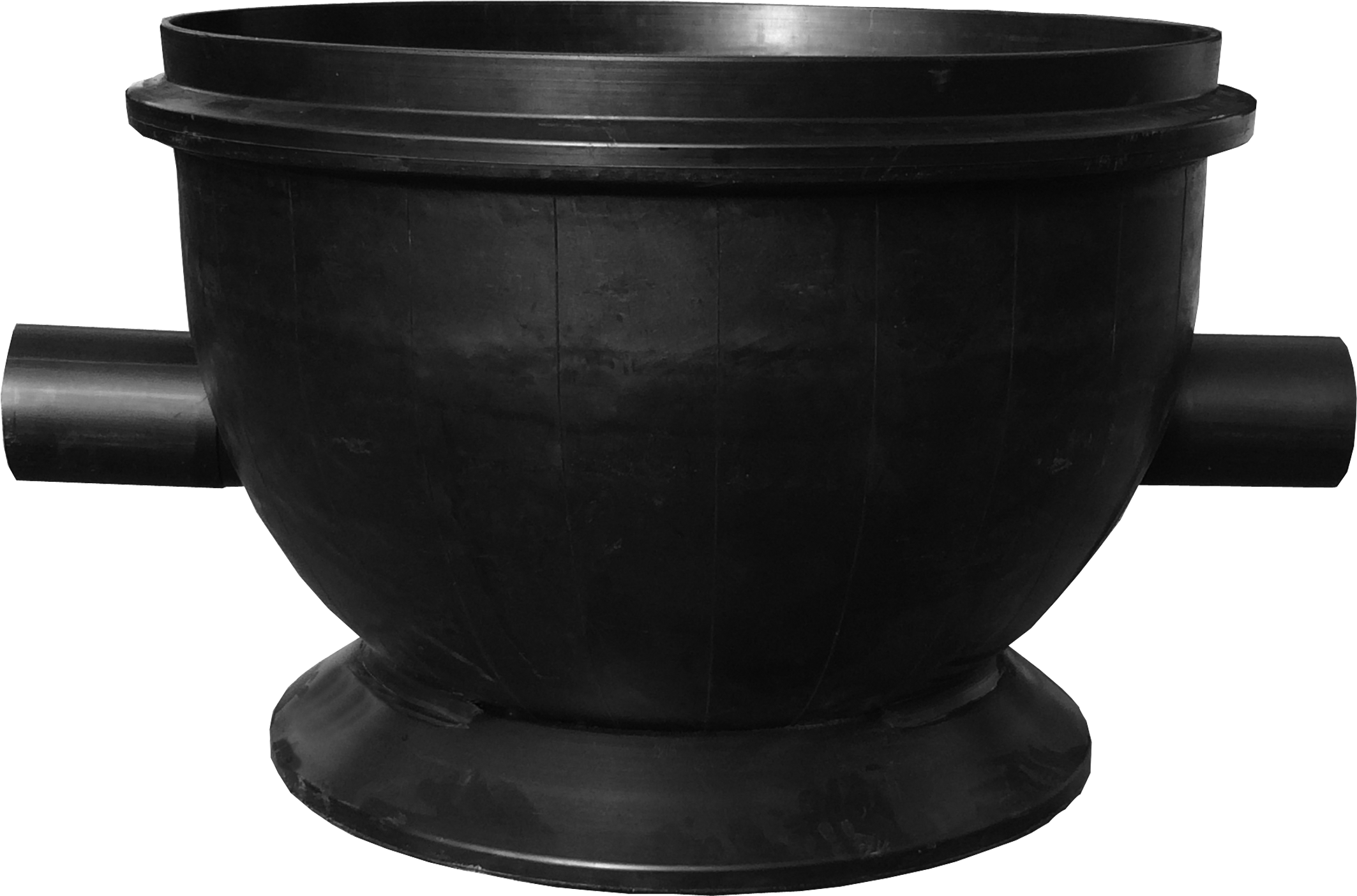

PODSTAWA STUDNI PE DN 1000 – PRZELOT PROSTY

wdt_ID	Kanał główny	Wysokość cm	Szczegóły	Nazwa art.
7	Da 160	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową	RPE 1 B 100.15/50 BS
8	Da 180/200	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową	RPE 1 B 100.20/50 BS
9	Da 225/250	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową	RPE 1 B 100.25/50 BS
10	Da 280/315	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową	RPE 1 B 100.30/50BS
11	Da 355/400	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową	RPE 1 B 100.40/50 BS
12	Da 450			na zapytanie

PODSTAWA STUDNI PE DN 1000 – PRZELOT PROSTY Z DOPŁYWAMI BOCZNYMI

wdt_ID	Kanał główny	Wysokość cm	Szczegóły	Numer art.
6	Da 180/200	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 180° i 270°, na równym poziomie	RPE 2 BL 100.20/50–270° BS
7	Da 225/250	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 180° i 270°, na równym poziomie	RPE 2 BL 100.25/50–270° BS
8	Da 280/315	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 180° i 270°, na równym poziomie	RPE 2 BL 100.30/50–270° BS
9	Da 180/200	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 270° na równym poziomie	RPE 2 BT 100.20/50–90° BS
10	Da 225/250	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 270° na równym poziomie	RPE 2 BT 100.25/50–90° BS
11	Da 280/315	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 270° na równym poziomie	RPE 2 BT 100.30/50–90° BS
12	Da 160	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90°, 180° i 270° na równym poziomie	RPE 3 BL 100.15/50–90° BS
13	Da 180/200	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90°, 180° i 270° na równym poziomie	RPE 3 BL 100.20/50–90° BS
14	Da 225/250	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90°, 180° i 270° na równym poziomie	RPE 3 BL 100.25/50–90° BS
15	Da 280/315	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90°, 180° i 270° na równym poziomie	RPE 3 BL 100.30/50–90° BS
16	Da 160	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 180°, na równym poziomie	RPE 2 BL 100.15/50–90° BS
17	Da 180/200	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 180°, na równym poziomie	RPE 2 BL 100.20/50–90° BS
18	Da 225/250	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 180°, na równym poziomie	RPE 2 BL 100.25/50–90° BS
19	Da 280/315	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 90° i 180°, na równym poziomie	RPE 2 BL 100.30/50–90° BS
20	Da 160	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, dopływy 180° i 270°, na równym poziomie	RPE 2 BL 100.15/50–270° BS

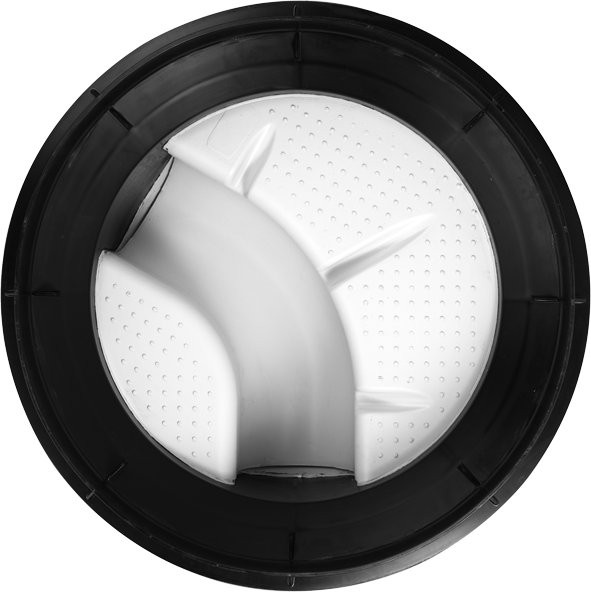

PODSTAWA STUDNI PE DN 1000 - PRZELOT POD KĄTEM

wdt_ID	Kanał główny	Wysokość cm	Szczegóły	Nazwa art.
7	Da 160	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, załamanie kanału w prawo lub lewo, kineta produkowana przemysłowo, bez segmentów	RPE 1 BB 100.15/50-X BS
8	Da 180/200	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, załamanie kanału w prawo lub lewo, kineta produkowana przemysłowo, bez segmentów	RPE 1 BB 100.20/50-X BS
9	Da 225/250	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, załamanie kanału w prawo lub lewo, kineta produkowana przemysłowo, bez segmentów	RPE 1 BB 100.25/50-X BS
10	Da 280/315	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, załamanie kanału w prawo lub lewo, kineta produkowana przemysłowo, bez segmentów	RPE 1 BB 100.30/50-X BS
11	Da 355/400	50	Dopływ i odpływ wykonany jako koniec bosy dla połączeń z rurą PE na złączkę elektrooporową, załamanie kanału w prawo lub lewo, kineta produkowana przemysłowo, bez segmentów	RPE 1 BB 100.40/50-X BS

° KĄTY W PRAWO, WYMIAR KĄTA DODAJEMY DO NAZWY ARTYKUŁU:

° KĄTY W LEWO, WYMIAR KĄTA DODAJEMY DO NAZWY ARTYKUŁU:

USZCZELKA ELEMENTOWA

wdt_ID	Szczegóły	Nazwa art.
1	Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN 681-1 i EN 1277 jako element uszczelniający elementy składowe studni.	ES 100 IM
2

AKCESORIA

wdt_ID	Szczegóły	Nazwa art.
1	Uszczelka wargowa ROMOLD DN/OD 160 z elastomeru do elastycznego przyłączenia gładkościennych rur z tworzywa do studni, materiał: SBR	I SB ISR 160
2	Uszczelka wargowa ROMOLD DN 200 z elastomeru do elastycznego przyłączenia gładkościennych rur z tworzywa do studni, materiał: SBR	I SB ISR 200
3	Wiertło koronkowe ROMOLD DN/OD 160 (188) mm, do uszczelki wlotu rury I SB ISR 160, wraz z adapterem CSA2	CS-I 160/188
4	Wiertło koronkowe ROMOLD DN/OD 200 (228) mm, do uszczelki wlotu rury I SB ISR 200, wraz z adapterem CSA2	CS-I 200/228
5	Przyłącze siodłowe DN 150 (konieczne wiertło koronkowe fi. 200)	Siodło DN 150

INDYWIDUALNA SPECYFIKACJA KLIENTA

wdt_ID	Szczegóły	Nazwa art.
1	Dopłata za dodatkowy wlot do kinety DN/OD 160–DN/OD 400, z mufą	I PP GZ XX
2	Dopłata za zmianę średnicy mufy w istniejącym kanale
3	Dopata do zmiany spadku > 5 %, z mufą
4	Elementy nadbudowy z PE umożliwiające spawanie studni w całości

PODSTAWA STUDNI PE DN 1000 - PRZELOT PROSTY

wdt_ID	Kineta	Wysokość cm	Rodzaj	Szczegóły	Nazwa art.
1	500	80		Dopyw i odpływ bosy koniec, DN/OD 500	1 B 100.50/80 BIR

PODSTAWA STUDNI PE DN 1000 - PRZELOT POD KĄTEM

wdt_ID	Kineta	Wysokość cm	Rodzaj	Szczegóły	Nazwa art.
1	500	80		Dopływ i odpływ bosy koniec, DN/OD 500, Kąty 135°, 153°, 171°, 189°, 207°, 225°. Kineta formowana fabrycznie, pod kątem niesegmentowa, dno posiada trzypunktowe podparcie	1 BB 100.50/80-XXX° BIRXXX należy określić ilość stopni

PODSTAWA Z DNEM PŁASKIM PE DN 1000 - BEZ KINETY

wdt_ID	Wysokość cm	Szczegóły	Nazwa art.
1	65	Podstawa z płaskim dnem i stopniami	F 100/65 FIBS BS
2	115	Podstawa z płaskim dnem i stopniami	F 100/115 FIBS BS
3	140	Studnia z płaskim dnem typu COMBI. Posiada mimośrodowy stożek oraz stopnie	FCE 100.63/140 SBS
4	165	Studnia z płaskim dnem typu COMBI. Posiada mimośrodowy stożek oraz stopnie	FCE 100.63/165 SBS
