STUDNIE DN 600

Ankiety projektowe Instrukcje montażu Materiały projektowe

DLA KIELICHOWYCH SYSTEMÓW RUR

ZALETY SYSTEMU STUDNI ROMOLD DN 600

standardowo wyposażone w kielichy dla wszystkich wlotów i wylotów
standardowo z rurą wznoszącą SN 8
standardowo klasa włazu D 400
standardowo przystosowana do poziomu do 5 m wód gruntowych

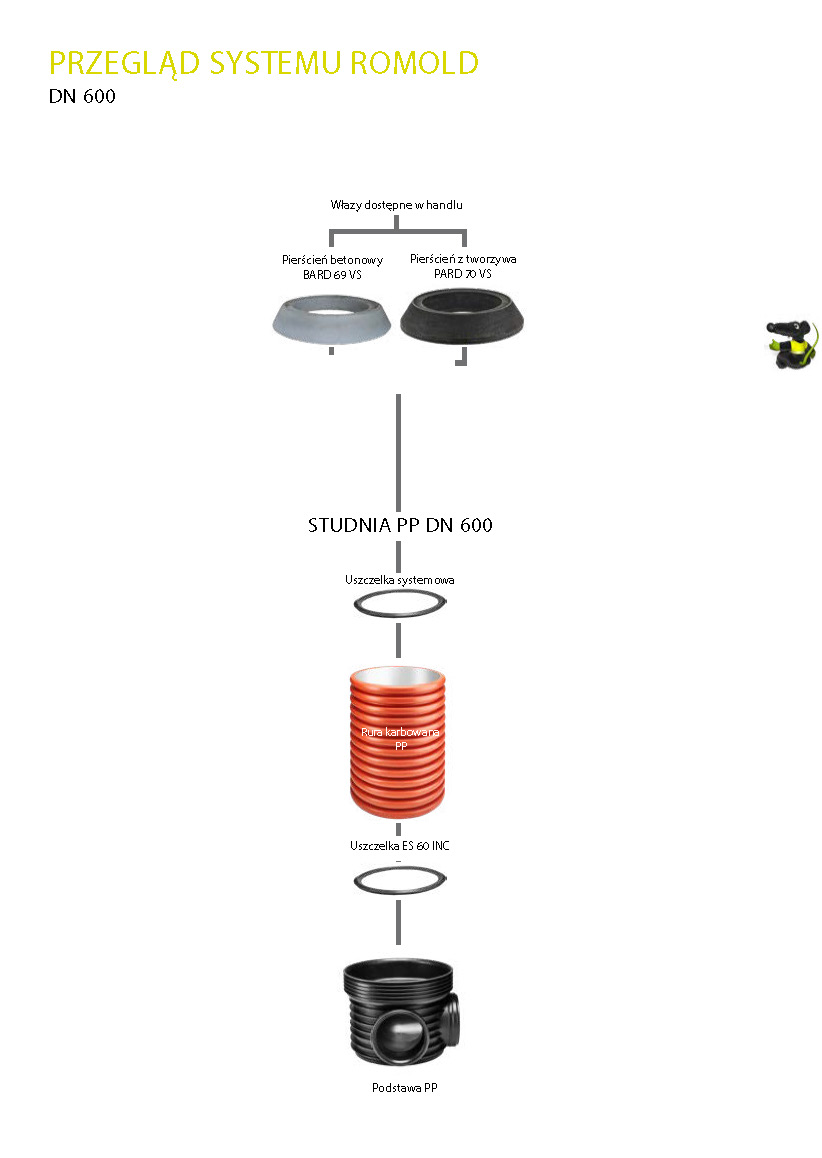

Podstawa, rura wznosząca i adapter teleskopowy

Zintegrowane gniazda elastyczne

Wkładka w rurze wznoszącej

Przelot prosty

Przelot pod kątem

Dopływy 90° i 180° / 180° and 270°

Dopływy 90° i 270°

Przelot prosty z dwoma dopływami 90° i 270°

PODSTAWA PP DN 600

wdt_ID	Kineta	Wysokość cm	Szczegóły	Nazwa art.
1	Da 160	20	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 1 B 060.15/20
2	Da 200	23	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 1 B 060.20/23
3	Da 250	29	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 1 B 060.25/29
4	Da 315	36	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 1 B 060.30/36
6	Da 400	45	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 1 B 060.40/45

PODSTAWA PP DN 600 – PRZELOT PROSTY Z DOPŁYWAMI BOCZNYMI

wdt_ID	Kineta DN/DO	Wysokość cm	Szczegóły	Nazwa art.
1	Da 160	20	Podłączenia na równym poziomie, 90° i 180°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.15/20–90°
2	Da 200	23	Podłączenia na równym poziomie, 90° i 180°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.20/23–90°
3	Da 250	29	Podłączenia na równym poziomie, 90° i 180°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.25/29–90°
4	Da 160	20	Podłączenia na równym poziomie, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.15/20–270°
5	Da 200	23	Podłączenia na równym poziomie, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.20/23–270°
6	Da 250	29	Podłączenia na równym poziomie, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.25/29–270°
7	Da 315	36	Podłączenia na równym poziomie, 90° i 180°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.30/36–90°
8	Da 315	36	Podłączenia na równym poziomie, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BL O60.30/36–270°
9	Da 160	20	Podłączenia na równym poziomie, 90° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BT O60.15/20–90°
10	Da 200	23	Podłączenia na równym poziomie, 90° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BT O60.20/23–90°
11	Da 250	29	Podłączenia na równym poziomie, 90° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BT O60.25/29–90°
12	Da 315	36	Podłączenia na równym poziomie, 90° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 2 BT O60.30/36–90°
13	Da 160	20	Podłączenia na równym poziomie, 90°, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 3 BL O60.15/20–90°
14	Da 200	23	Podłączenia na równym poziomie, 90°, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 3 BL O60.20/23–90°
15	Da 250	29	Podłączenia na równym poziomie, 90°, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 3 BL O60.25/29–90°
16	Da 315	36	Podłączenia na równym poziomie, 90°, 180° i 270°, wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, jako trzon rura wznosząca z PP	I PP 3 BL O60.30/36–90°

PODSTAWA PP DN 600 – PRZELOT POD KĄTEM

wdt_ID	Kineta	Wysokość cm	Szczegóły	Nazwa art.
5	Da 250	29	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, zmiana kierunku przepływu, jako trzon rura wznosząca rura z PP	I PP 1 BB 060.25/29-X
6	Da 160	20	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, zmiana kierunku przepływu, jako trzon rura wznosząca rura z PP	I PP 1 BB O60.15/20-X
7	Da 200	23	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, zmiana kierunku przepływu, jako trzon rura wznosząca rura z PP	I PP 1 BB O60.20/23-X
8	Da 315	36	Podłączenia wykonane jako kielichy nastawne z możliwością regulacji do +/- 15° do połączenia z rurami gładkimi z tworzyw sztucznych, zmiana kierunku przepływu, jako trzon rura wznosząca rura z PP	I PP 1 BB 060.30/36-X

° Kąty w prawo, wymiar kąta dodajemy do nazwy artykułu:

° Kąty w lewo, wymiar kąta dodajemy do nazwy artykułu:

RURA WZNOSZĄCA DN 600

wdt_ID	Wysokość cm	DN mm	Szczegóły	Nazwa art.
1	100	600	Rura wznosząca SN 8 z gładką ścianką wewnętrzną	E 60/100-SN8-INC
2	150	600	Rura wznosząca SN 8 z gładką ścianką wewnętrzną	E 60/150-SN8-INC
3	200	600	Rura wznosząca SN 8 z gładką ścianką wewnętrzną	E 60/200-SN8-INC
4	300	600	Rura wznosząca SN 8 z gładką ścianką wewnętrzną	E 60/300-SN8-INC
5	600	600	Rura wznosząca SN 8 z gładką ścianką wewnętrzną	E 60/600-SN8-INC
6	600	600	Rura wznosząca SN 4 z gładką ścianką wewnętrzną	E 60/600-SN4-PLAST

PIERŚCIEŃ ODCIĄŻAJĄCY

wdt_ID	Wysokość cm	DN mm	Szczegóły	Nazwa art.
1	10	600	Polimerowy pierścień odciążający	PARD 70/17 VS
2	10	600	Betonowy pierścień odciążający	BARD 69 VS

ADAPTER TELESKOPOWY

wdt_ID	Wysokość cm	DN mm	Szczegóły	Nazwa art.
1	10–40	600	Teleskopowy adapter PP z uszczelką do połączenia z rurą wznoszącą SN4 (bez gładkiej wewnętrznej ścianki)	T 60/036 D

AKCESORIA

wdt_ID	Szczegóły	Nazwa art.
1	Uszczelka łącząca podstawę z rurą wznoszącą	ES 60 INC
2	Uszczelka pomiędzy pierścień polimerowy a rurę wznoszącą	ES 60 INC
3	Uszczelka pomiędzy pierścień betonowy a rurę wznoszącą	DS 67
5	Wkładka do włączenia rur gładkich DN 160 w trzon studni SN 8	I SB ISR 160
7	Wkładka do włączenia rur gładkich DN 200 w trzon studni SN 8	I SB ISR 200
10	Wiertło koronkowe do otworów DN 160	CS-I 160/188
11	Wiertło koronkowe do otworów DN 200	CS-I 200/228

CZY STUDNIA DN 1000 PRZY GŁĘBOKOŚCI 140 CM NAPRAWDĘ MA SENS?

Nie, ponieważ zgodnie z poniższym szkicem, inspekcja w takiej studni jest znacznie utrudniona.

Nie, ponieważ martwe pola uniemożliwiają kontrolę. Dlatego możesz zaoszczędzić pieniądze i skorzystać z alternatywy od ROMOLD.
