WISSENSWERTES

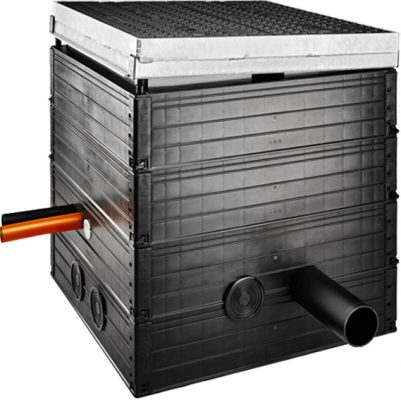

Die ROM-Box von ROMOLD stellt die ideale Alternative zu traditionellen Betonkabelschächten dar. Sie verbindet die Stabilität (Klasse D 400) und die gewohnten Abmessungen aus Betonsystemen mit der Flexibilität und dem schnellen Einbau von Kunststoffsystemen. Die ROM-Box wird als Kabelzugschacht und Telekommunikationsverteiler eingesetzt.

EIGENSCHAFTEN

Geringes Gewicht: Schneller Einbau, von Hand zu versetzen

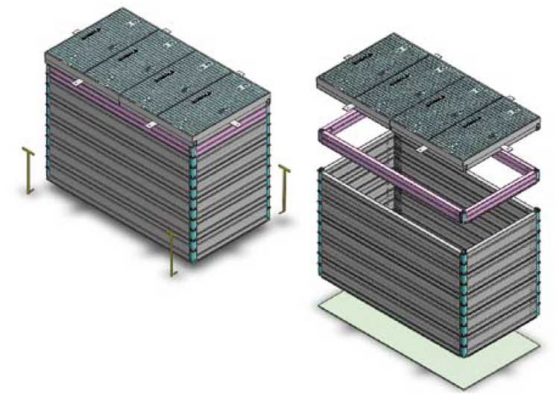

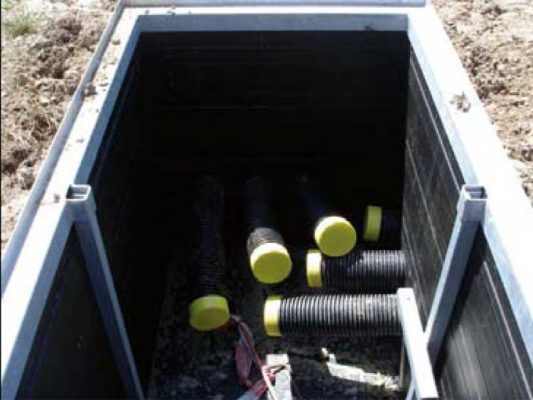

Modularer Aufbau: flexible Größen, über bereits verlegte Rohre zu setzen
Praxisnähe: Rohranbindungen DN 40 – DN 160 vorgefertigt oder auf der Baustelle machbar
Teilbarkeit: über neu entwickeltes Clip System, Stufenloser Höhen- und Neigungsausgleich
Schachtabdeckung: Klasse B 125 und D 400, statisch direkte Belastung inkl. Verschlussmechanismus, Klasse D 400 dynamisch über Selflevel System inkl. Verschlussmechanismus.

RECHTECKIG, MODULAR, BELASTBAR BIS KLASSE D 400

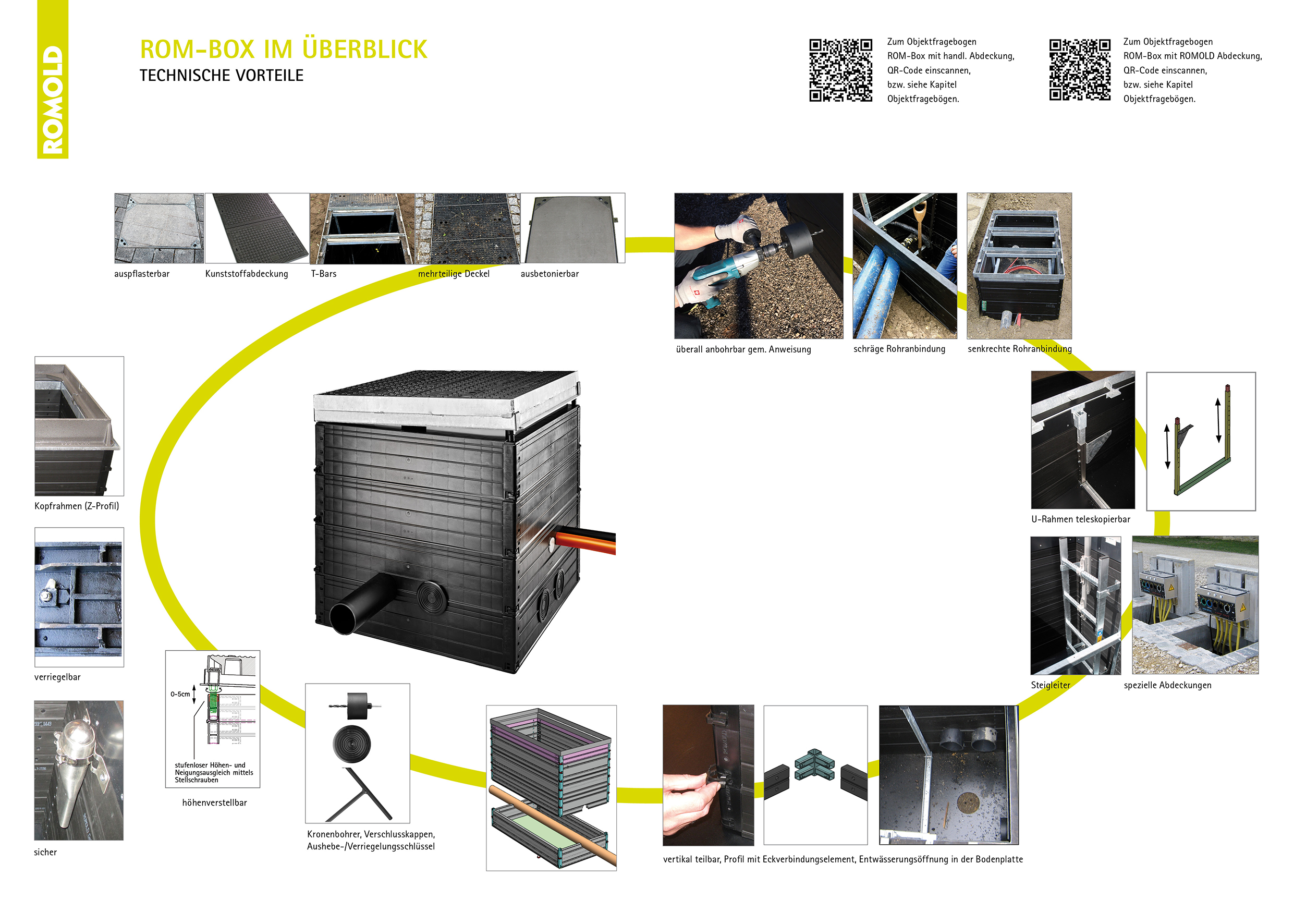

VORTEILE ROMOLD ROM-BOX

Flexibel in der Höhe
Flexibilität in Länge und Breite (für jede handelsübliche Abdeckung)
Flexibilität bei Rohranbindung (Position, Nennweite)
Einsatzbereich, Kl. B 125, Kl. D 400 statisch, Kl. D 400 dynamisch
Stufenloser Höhen- und Neigungsausgleich
Teilbarkeit (werkzeuglos)
Platzsparend: nur 40mm Wandstärke

wdt_ID	ROM-Box Typ	lichte Maße l x b x t mm 1)	Stahlrahmen / Deckel Sphäroguß Kl. B 125 EN 124	Stahlrahmen / Deckel Sphäroguß Kl. D 400 2) EN 124	Stahlrahmen / Deckel Sphäroguß Deckel Stück	Stahlrahmen / Deckel Stahl mit Beton Kl. B 125 EN 124	Stahlrahmen / Deckel Stahl mit Beton Kl. D 400 2) EN 124
14	40/65 (ST)	400 x 650 x t
15	40/80 (ST)	400 x 800 x t
16	70/70 SL (ST) 4)	750 x 750 x t
17	70/140 SL (ST) 4)	750 x 1500 x t
1	25/55	250 x 550 x t
2	30/30	300 x 300 x t	X	X	1	X	X
3	40/40	400 x 400 x t	X	X	1	X	X
4	40/90	400 x 900 x t	X	X	2	X	X
5	40/115	400 x 1150 x t	X	X	2	X	X
6	40/139	400 x 1390 x t	X	X	3	X	X
7	57/42	570 x 420 x t	X	X	1	X	X
8	57/92	570 x 920 x t	X	X	2	X	X
9	57/115	570 x 1150 x t	X	X	2	X	X
10	57/142	570 x 1420 x t	X	X	3	X	X
11	75/75	715 x 715 x t	X	X	2	X	X
12	75/115	755 x 1125 x t	X	X	3	X	X
13	75/155	755 x 1515 x t	X	X	4	X	X

wdt_ID	ROM-Box Typ	lichte Maße l x b x t mm 1)	Stahlrahmen / Deckel Stahl, befüllbar Kl. B 125 EN 124	Stahlrahmen / Deckel Stahl, befüllbar Kl. D 400 2) EN 124	Stahlrahmen / Deckel Stahl, befüllbar Deckel Stück	Selflevel®-System Kl. D 400 2) EN 124	Schachtabdeckung handelsüblich 3) Kl. B 125 EN 124	Schachtabdeckung handelsüblich 3) Kl. D 400 2) EN 124	U-Rahmen Stahl Teleskop	Höhen- ausgleich 5 cm max.
2	30/30	300 x 300 x t	X	X	1					X
3	40/40	400 x 400 x t	X	X	1					X
4	40/90	400 x 900 x t	X	X	1				X	X
5	40/115	400 x 1150 x t	X	X	2				X	X
6	40/139	400 x 1390 x t	X	X	2				X	X
7	57/42	570 x 420 x t	X	X	1					X
8	57/92	570 x 920 x t	X	X	1				X	X
9	57/115	570 x 1150 x t	X	X	2					X
10	57/142	570 x 1420 x t	X	X	2				X	X
11	75/75	715 x 715 x t	X	X	1					X
12	75/115	755 x 1125 x t	X	X	2				X	X
13	75/155	755 x 1515 x t	X	X	3				X	X
1	25/55	250 x 550 x t					X
14	40/65 (ST)	400 x 650 x t					X	X
15	40/80 (ST)	400 x 800 x t					X	X
16	70/70 SL (ST) 4)	750 x 750 x t				X	X	X
17	70/140 SL (ST) 4)	750 x 1500 x t				X	X	X	X

1. Höhen lt. Produkttabellen oder nach Vereinbarung
2. Seitenstreifen von Straßen und Parkflächen, die für alle Arten von Straßenfahrzeugen zugelassen sind.
Fahrzeug mit Einzelachse – Achslast ≤ 192 kN und Radaufstandsfläche mind. 0,4 m x 0,4 m.
Für stärker belastete Bereiche ist eine einwalzbare Abdeckung (Selflevel®-System) erforderlich.
3. Auch in tagwasserdichter Ausführung lieferbar
4. Für alle rechteckigen, handelsüblichen Schachtabdeckungen
5. Genaue lichte Maße abhängig von der Schachtabdeckung
