Schächte DN 800 Gesteckte Rohrsysteme

SCHÄCHTE DN 800

Downloadbereich Objektfragebögen Montagehinweise Ausschreibungstexte

FÜR GESTECKTE ROHRSYSTEME

VORTEILE ROMOLD SCHACHTSYSTEM DN 800

platzsparend, ideal im innerstädtischen Bereich
Möglichkeit des Einstiegs durch Personal
günstig in Anschaffung und Wartung
ideale Verbindung von Kontroll- und Einsteigschacht
qualitativ hochwertiges Schachtsystem
volle Kontroll- und Reinigungsmöglichkeit

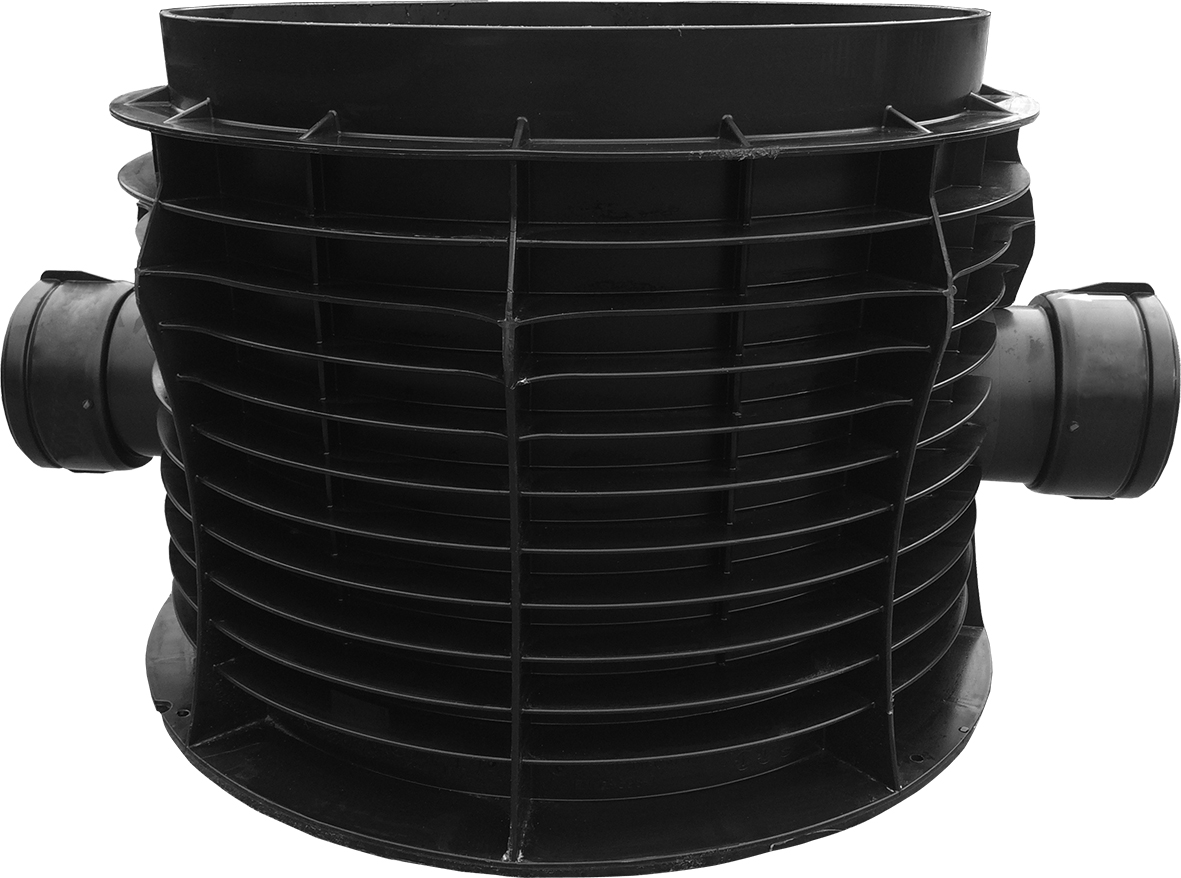

DN800_Schachtboden_Muffe_IMG_4171_ret_SW

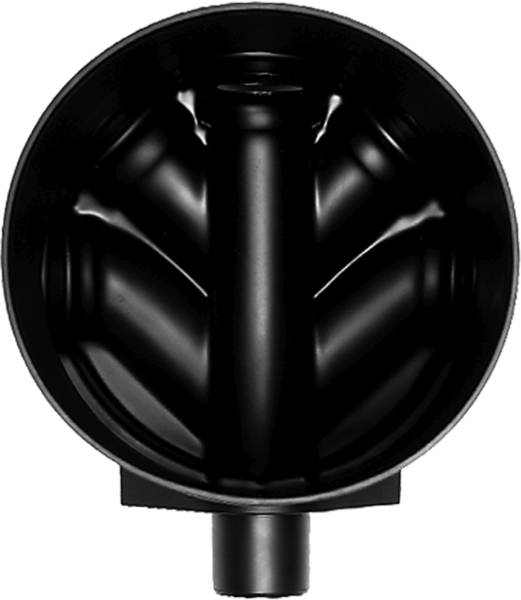

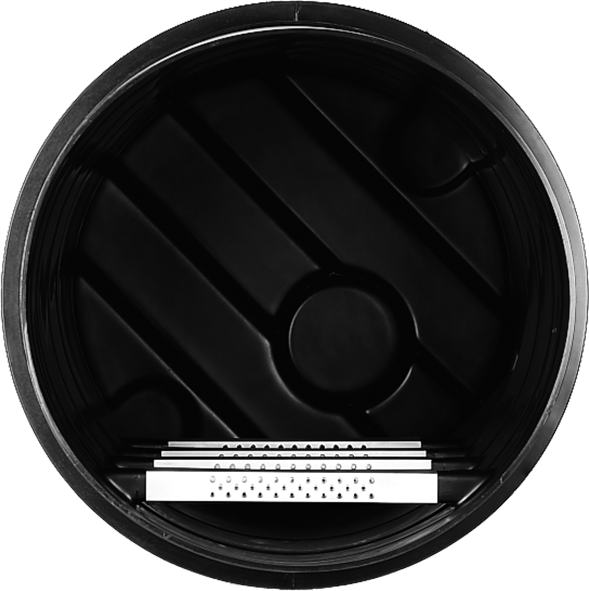

Systemschachtboden

Schachtkonus

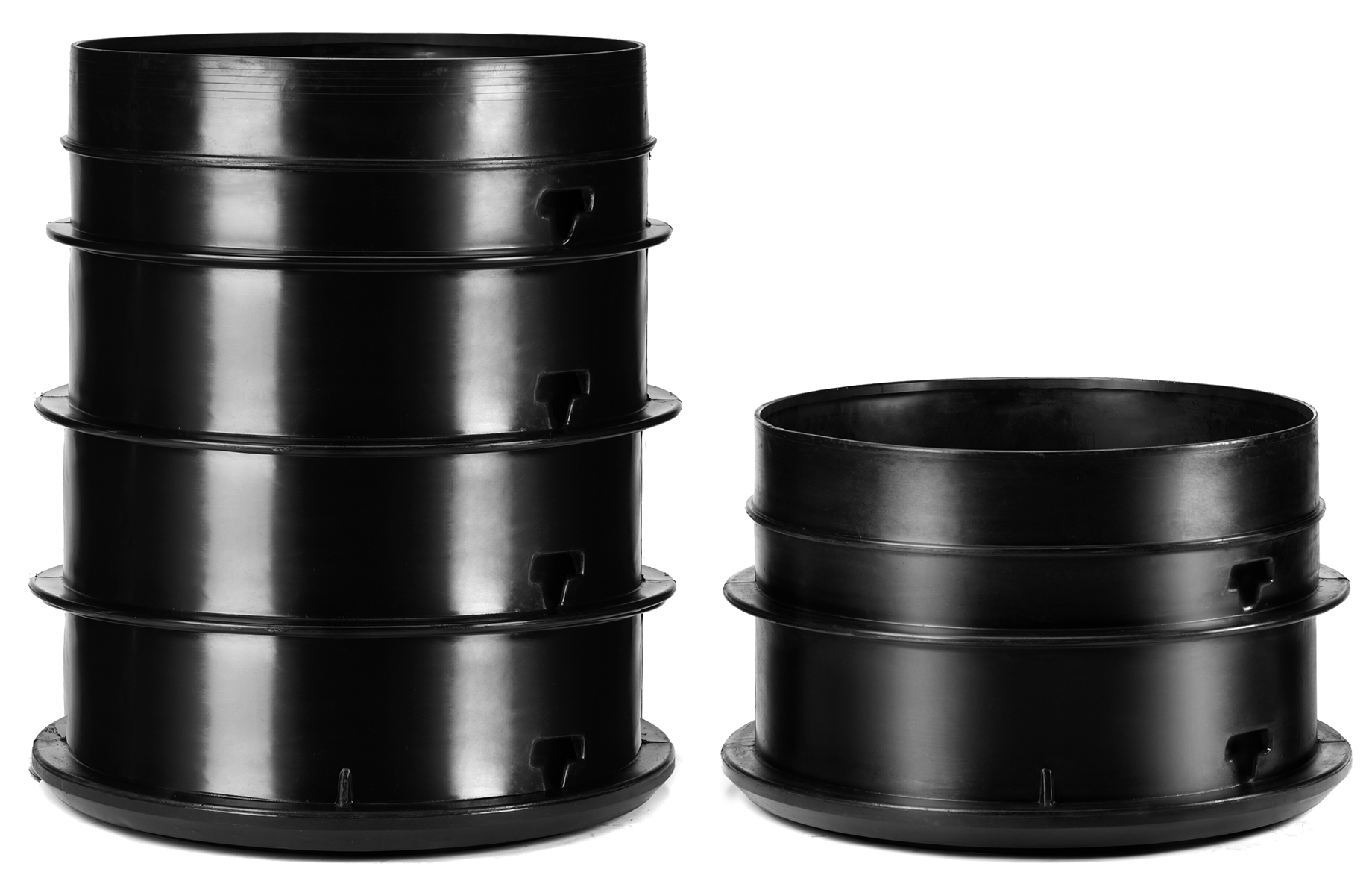

Schachtringe

Elastomer-Lippendichtung

1BB

2BL

2BT

3BL

Projektspezifisch

SCHACHTKONUS PE DN 800

wdt_ID	Bauhöhe cm	DN mm	Details	Artikelbezeichnung
1	50–75	DN 800/DN 625	teilexzentrisch, mit Steigstufen	UE 80.63/75 FIBS
2	75–100	DN 800/DN 625	teilexzentrisch, mit Steigstufen	UE 80.63/100 FIBS
3	100–125	DN 800/DN 625	teilexzentrisch, mit Steigstufen	UE 80.63/125 FIBS
4	125–150	DN 800/DN 625	teilexzentrisch, mit Steigstufen	UE 80.63/150 FIBS
5	30–60	DN 800/DN 625	zentrisch, ohne Steigstufen, für niedrige Bauhöhen	U 80.63/60

SCHACHTRING PE DN 800

wdt_ID	Bauhöhe cm	DN mm	Details	Artikelbezeichnung
1	50	800	mit Steigstufen	E 80/50 FIBS
2	100	800	mit Steigstufen	E 80/100 FIBS

SCHACHTBODEN PP DN 800 - GERADES HAUPTGERINNE

wdt_ID	Hauptgerinne	Bauhöhe cm	Details	Artikelbezeichnung
1	160	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme	I PP 1 B 080.15/50
2	200	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme	I PP 1 B 080.20/50
3	250	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme	I PP 1 B 080.25/50
4	315	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme	I PP 1 B 080.30/50

SCHACHTBODEN PP DN 800 - GERADES HAUPTGERINNE MIT ZULÄUFEN

wdt_ID	Hauptgerinne	Bauhöhe cm	Details	Artikelbezeichnung
6	200	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.20/50–270°
7	250	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.25/50–270°
8	315	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.30/50–270°
9	200	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 270°	I PP 2 BT 080.20/50-90°
10	250	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 270°	I PP 2 BT 080.25/50-90°
11	315	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 270°	I PP 2 BT 080.30/50-90°
12	160	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° und 270°	I PP 3 BL 080.15/50–90°
13	200	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° und 270°	I PP 3 BL 080.20/50–90°
14	250	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° und 270°	I PP 3 BL 080.25/50–90°
15	315	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° und 270°	I PP 3 BL 080.30/50–90°
16	160	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.15/50–90°
17	200	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.20/50–90°
18	250	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.25/50–90°
19	315	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.30/50–90°
20	160	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, ohne Sohlsprung, Zuläufe bei 90°, 180° bzw. 180°, 270°	I PP 2 BL 080.15/50–270°

SCHACHTBODEN PP DN 800 - ABGEWINKELTES HAUPTGERINNE

wdt_ID	Hauptgerinne	Bauhöhe cm	Details	Artikelbezeichnung
1	160	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert)	I PP 1 BB 080.15/50-x
2	200	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert)	I PP 1 BB 080.20/50-x
3	250	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert)	I PP 1 BB 080.25/50-x
4	315	50	Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert)	I PP 1 BB 080.30/50-x

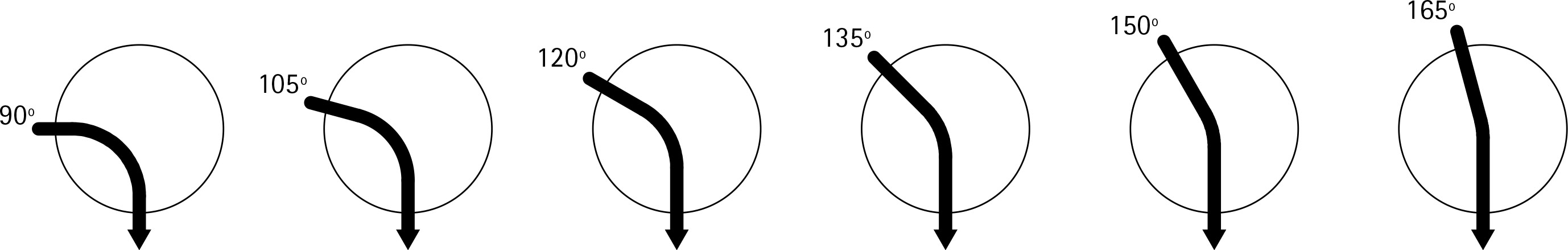

° Rechts gekrümmt, Gradzahl für Artikelbezeichnung:

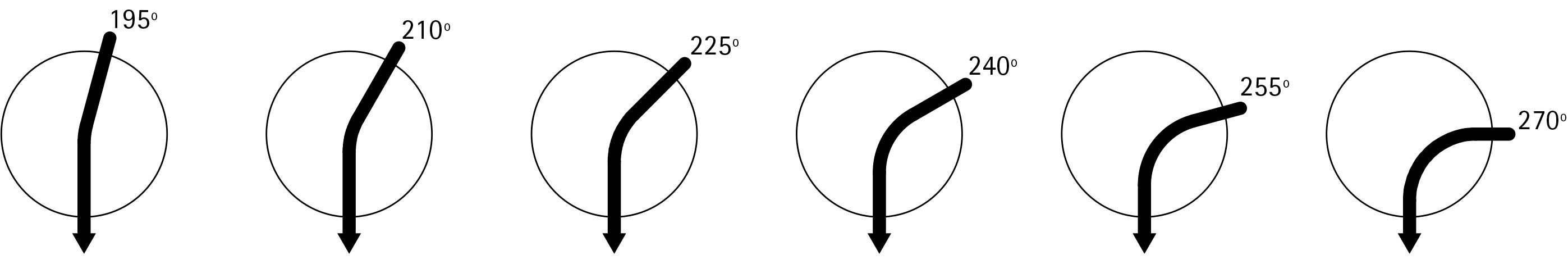

° Links gekrümmt, Gradzahl für Artikelbezeichnung:

ELEMENTDICHTUNG

wdt_ID	Details	Artikelbezeichnung
1	Für die Verbindung von Schachtelementen DN 800 wird jeweils eine Elementdichtung ES 80 IM benötigt.	ES 80 IM

KUNDENSPEZIFISCHE ANFORDERUNGEN

wdt_ID	Details	Artikelbezeichnung
1	Aufpreis für zus. abgewinkelter Zulauf DN/OD 160–DN/OD 315, inkl. Muffe	I PP GZ XX
2	Aufpreis für Dimensionswechsel, je Muffe abweichend vom Hauptgerinne	Dimensionswechsel
3	Aufpreis für Gefälle > 5 %, je Muffe	Aufpreis Muffenneigung
