Studnia typu ROM-BOX

STUDNIA TYPU ROM BOX

Ankiety projektowe Instrukcje montażu Materiały projektowe

PRZYDATNE INFORMACJE

Studnia ROM-BOX produkcji ROMOLD jest idealną alternatywą dla tradycyjnych betonowych studni kablowych. Łączy w sobie stabilność (klasa D 400) i standardowe wymiary systemów betonowych z elastycznością oraz możliwością szybkiej i łatwej nadbudowy elementów z tworzywa sztucznego. ROM-BOX jest używany jako studnia do przeciągania kabli lub do rozprowadzania kabli.

JAKOŚĆ

Lekkie: Szybki montaż, można wykonać ręcznie.
System modułowy:Elastyczne rozmiary, do umieszczenia nad wcześniej ułożonymi kablami.
Praktyczność:Przyłącza rurowe DN 40 - DN 160 dostarczane są w stanie wstępnie zmontowanym lub mogą być wykonane na budowie.
Podzielność:Możliwość rozdzielenia dzięki nowemu systemowi zatrzasków, nadal możliwe wyrównanie wysokości i nachylenia.
Pokrywa studni: Klasa B 125 i D 400 bezpośrednie obciążenie statyczne, mechanizm blokujący. Klasa D 400 obciążenia dynamicznego dzięki systemowi samopoziomującemu, również z mechanizmem blokującym.

PROSTOKĄTNE, MODUŁOWE, MAX. KLASA D 400

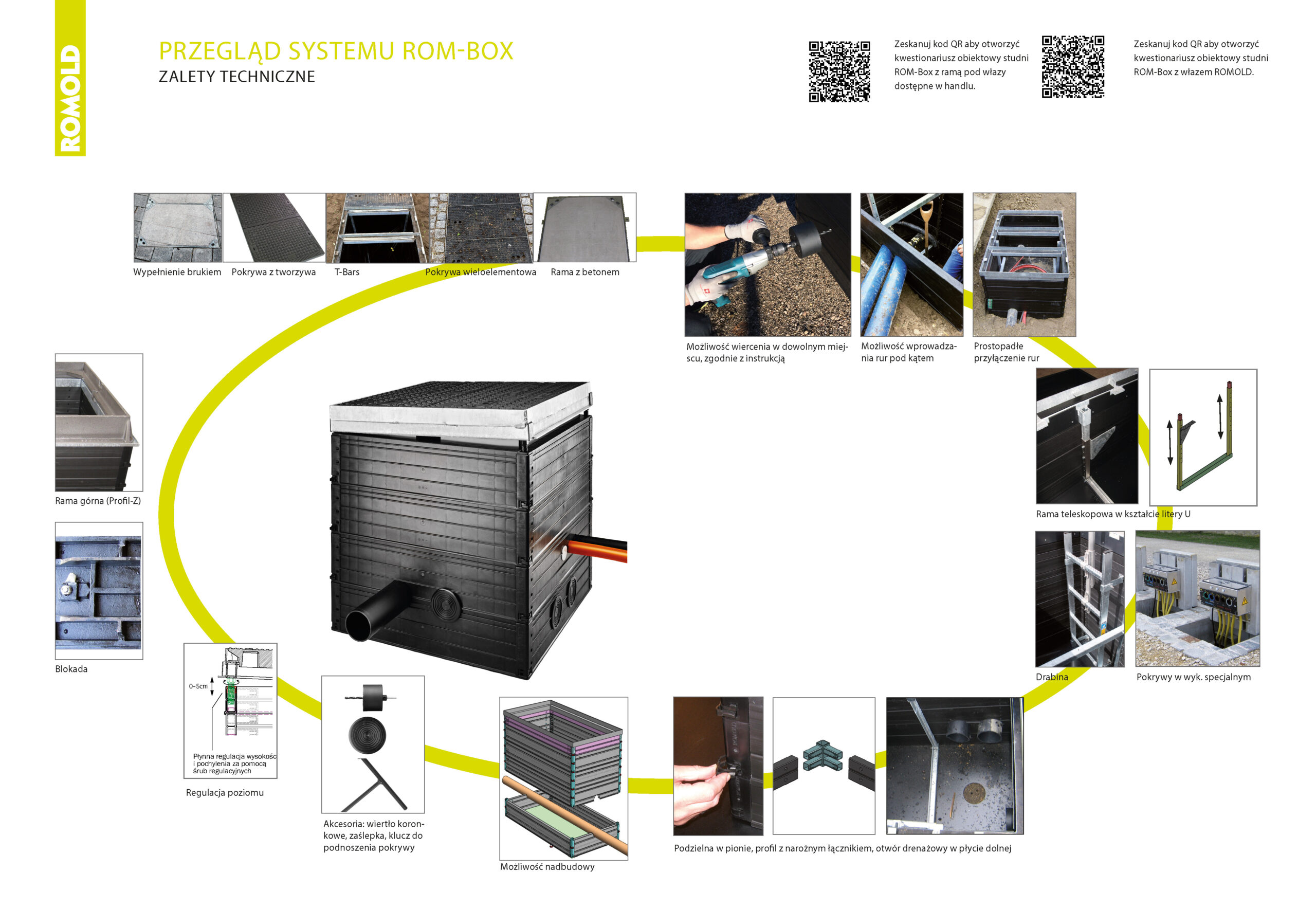

ZALETY SYSTEMU ROM-BOX

Elastyczność w zakresie wysokości
Elastyczność w zakresie długości i szerokości (dla każdej standardowej pokrywy)
Elastyczność przy podłączaniu rur (pozycja, średnica nominalna)
Zakres stosowania, klasa B 125, klasa D 400 statycznie, klasa D 400 dynamicznie
Płynna regulacja wysokości i pochylenia
Podzielność (bez użycia narzędzi)
Oszczędność miejsca: tylko 40 mm grubości ścianki

wdt_ID	Typ ROM-Box	Wymiar w świetle dł x szer x wys mm 1)	Pokrywa ROMOLD rama stalowa/ żeliwo sferoidalne kl. B 125 EN 124	Pokrywa ROMOLD rama stalowa / żeliwo sferoidalne kl. D 400 2) EN 124	Pokrywa ROMOLD rama stalowa / żeliwo sferoidalne Ilość dekli	Pokrywa ROMOLD rama stalowa / stalowa lub betonowa pokrywa kl. B 125 EN 124	Pokrywa ROMOLD rama stalowa / stalowa lub betonowa pokrywa kl. D 400 2) EN 124
14	40/65 (ST)	400 x 650 x t
15	40/80 (ST)	400 x 800 x t
16	70/70 SL (ST) 4)	750 x 750 x t
17	70/140 SL (ST) 4)	750 x 1500 x t
1	25/55	250 x 550 x t
2	30/30	300 x 300 x t	X	X	1	X	X
3	40/40	400 x 400 x t	X	X	1	X	X
4	40/90	400 x 900 x t	X	X	2	X	X
5	40/115	400 x 1150 x t	X	X	2	X	X
6	40/139	400 x 1390 x t	X	X	3	X	X
7	57/42	570 x 420 x t	X	X	1	X	X
8	57/92	570 x 920 x t	X	X	2	X	X
9	57/115	570 x 1150 x t	X	X	2	X	X
10	57/142	570 x 1420 x t	X	X	3	X	X
11	75/75	715 x 715 x t	X	X	2	X	X
12	75/115	755 x 1125 x t	X	X	3	X	X
13	75/155	755 x 1515 x t	X	X	4	X	X

wdt_ID	Typ ROM-Box	Wymiar w świetle dł x szer x wys mm 1)	Pokrywa ROMOLD 3) rama stalowa/ stalowy dekiel z mozliwością wybrukowania kl. B 125 EN 124	Pokrywa ROMOLD 3) rama stalowa/ stalowy dekiel z możliwością wybrukowania kl. D 400 2) EN 124	Pokrywa ROMOLD 3) stalowa rama / stalowy dekiel z możliwością wybrukowania Ilość dekli	Selflevel®-System kl. D 400 2) EN 124	Pokrywy ogólnodostępne w handlu 3) kl. B 125 EN 124	Pokrywy ogólnodostepne w handlu 3) kl. D 400 2) EN 124	Teleskopowa rama typu U	Możliwość regulacji nachylenia max. 5 cm
2	30/30	300 x 300 x t	X	X	1					X
3	40/40	400 x 400 x t	X	X	1					X
4	40/90	400 x 900 x t	X	X	1				X	X
5	40/115	400 x 1150 x t	X	X	2				X	X
6	40/139	400 x 1390 x t	X	X	2				X	X
7	57/42	570 x 420 x t	X	X	1					X
8	57/92	570 x 920 x t	X	X	1				X	X
9	57/115	570 x 1150 x t	X	X	2					X
10	57/142	570 x 1420 x t	X	X	2				X	X
11	75/75	715 x 715 x t	X	X	1					X
12	75/115	755 x 1125 x t	X	X	2				X	X
13	75/155	755 x 1515 x t	X	X	3				X	X
1	25/55	250 x 550 x t					X
14	40/65 (ST)	400 x 650 x t					X	X
15	40/80 (ST)	400 x 800 x t					X	X
16	70/70 SL (ST) 4)	750 x 750 x t				X	X	X
17	70/140 SL (ST) 4)	750 x 1500 x t				X	X	X	X

1. wysokości według tabel produktów lub po wcześniejszym ustaleniu z klientem.
2. Boczne pasy dróg i parkingów, dopuszczone dla wszystkich rodzajów pojazdów.
Pojazdy z osią pojedynczą - nacisk na oś ≤ 192 kN i powierzchnia styku kół min. 0,4 m x 0,4 m.
W przypadku obszarów narażonych na większe obciążenia konieczne jest zastosowanie pokrywy "roll in" (Selflevel® System).
3. Dostępne również w wersji odpornej na krótkotrwałą wodę.
4. Dla wszystkich komercyjnych pokryw prostokątnych.
5. Możliwe do uzyskania dokładne wymiary w świetle, w zależności od pokrywy.
